Projekt portabelmast.


 Det finns många som har det svårt att köra radio från sitt hemma QTH på grund av
störningar eller att man inte får sätta upp en antenn på huset. Jag (SM5SUH) är lyckligt lottad eftersom jag bor på
landet och inte har några störningar och kan göra vad jag vill men kompisen (SM5UGC) har inte samma tur.
På grund av störningar och förbud att montera antenn på huset har han börjat att köra radio portabelt med goda
resultat men som ni vet så vill ju vi amatörer mer och mer och vi har ofta suttit och spånat om hur man skall utveckla
portabelkörandet och kanske på köpet få en möjlighet att ha en mindre beam hemma på tomten som inte är fast
monterad vare sig i hus eller via fundament.

När han fick möjlighet att köpa en gammal belysningsmast började vi
fundera påhur man bäst kunde använda den. Originalvagnen till denna mast är inte lämpad att åka med i längre sträckor
eller högre hastigheter och är ganska vinglig på grund av sina små hjul och höga höjd så idén att bygga en egen
konstruktion började ta form. Jag har fungerat som bollplank, hjälpreda och idéspruta i detta bygge och SM5UGC som
äger grejerna har gjort det mesta av jobbet själv. Jobbet gjordes nere hos mig under några fantastiska höstdagar.

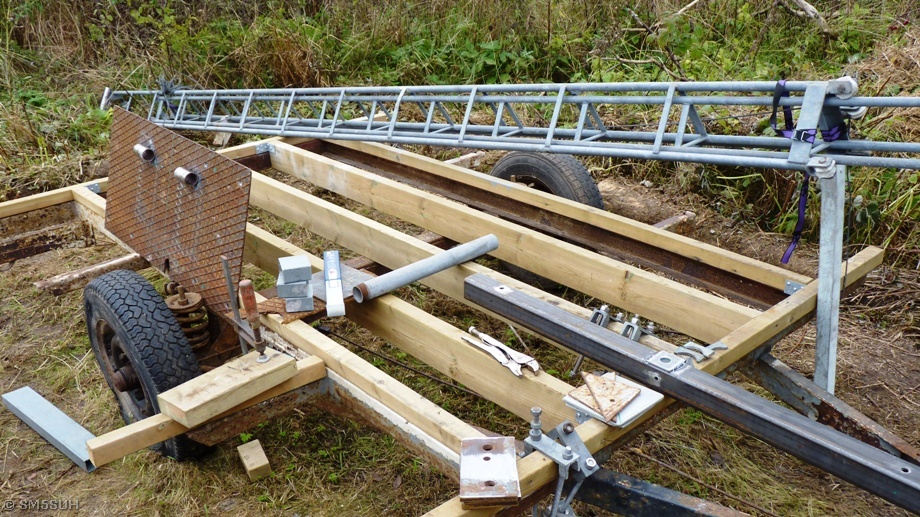

Lite av materialet till bygget. Som arbetsbänk användes ett chassi till en gammal
husvagn som vi i första skedet hade tänkt använda men som nu få stå och vänta till andra projekt framöver.

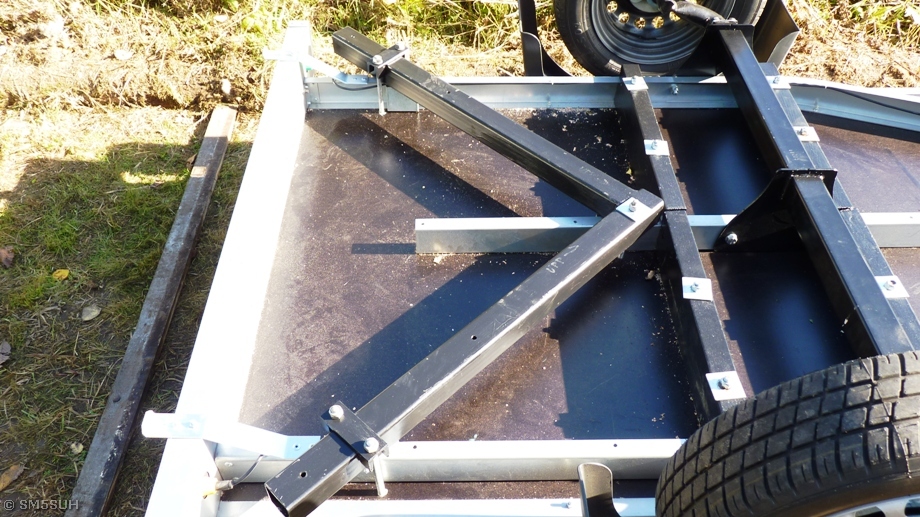

På den lite modernare kärran monterades förstärkningar
 för mastfäste och fyrkantsrör för stödbenen.

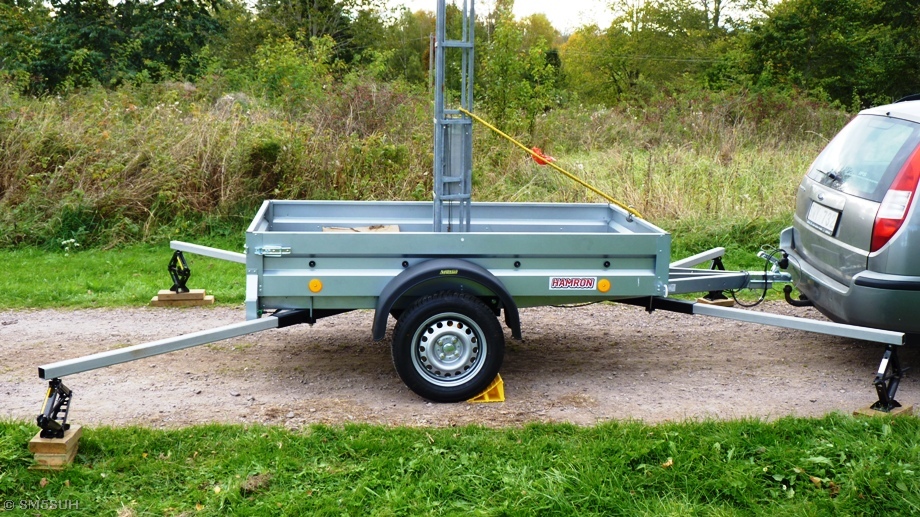

 Första testen för att se om våra tankar och idéer funkar i verkligheten. Det mesta visar sig
funka bra men domkrafter ute vid stödbenen blir för vingligt men dög för en första test.

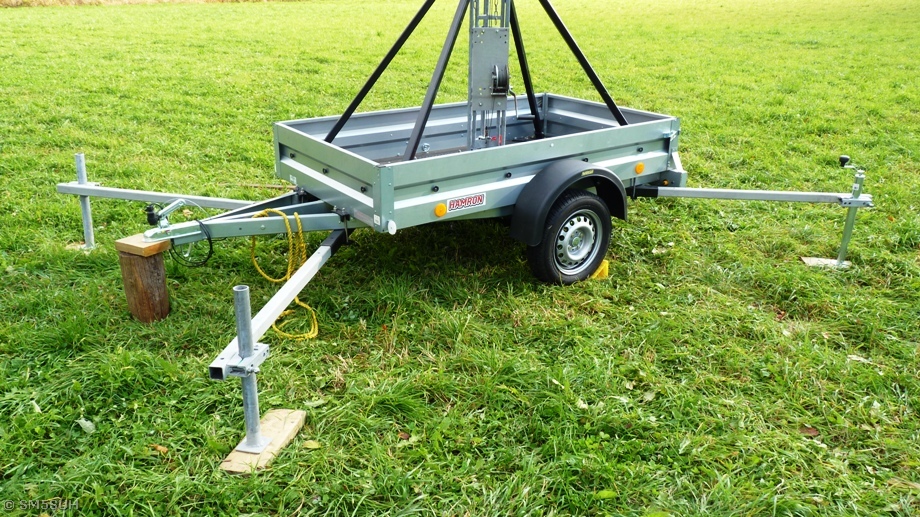

 Här har stagningen av masten tillverkats och monterats och stödbenen har fått riktiga
 stöttor där fram och höj o sänkbara ben där bak för att kunna justera vagnen i våg.

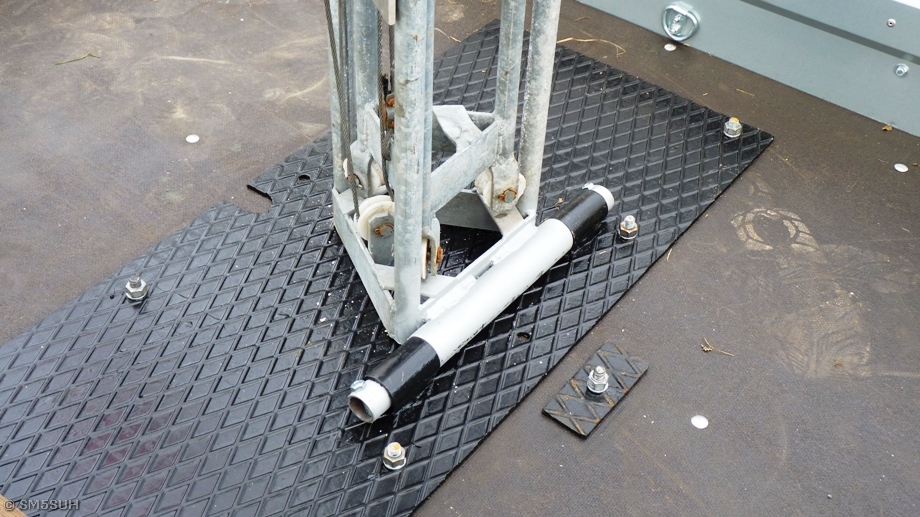

Närbild på gångjärn, sprint och durkplåt för mastfot.

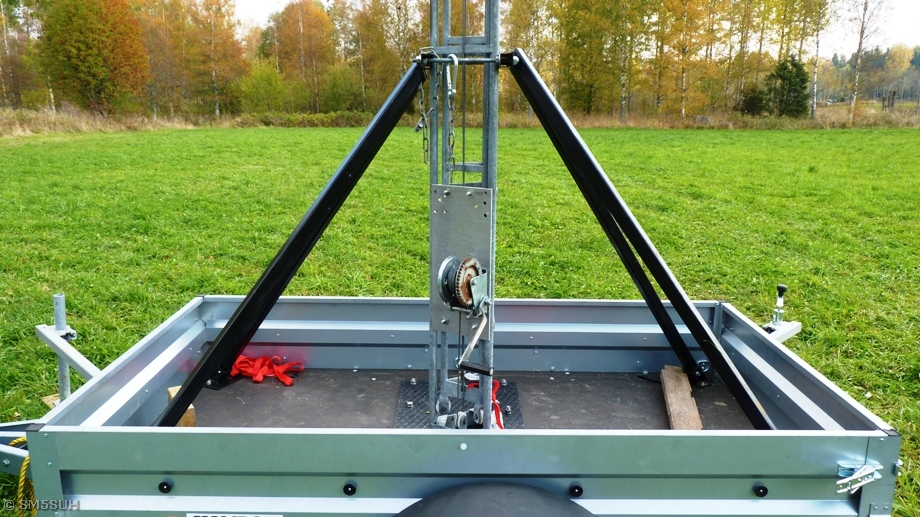

Det mer eller mindre färdiga resultatet. Lite finlir kvarstår av grejerna
 man kommer på under tiden men den är nu användbar.


 Mastens höjd är 9 meter i uppvevat läge så med ett kort maströr kommer antennen vara på
10 meters höjd. "Fotavtrycket" nere på backen är 3 x 4 meter så masten är väldigt stadig som den är.
Klättrar man upp halvägs i masten och försöker gunga den är det inte mycket som rör sig.
Skall den ställas upp mer permanent kompletterar man med staglinor.

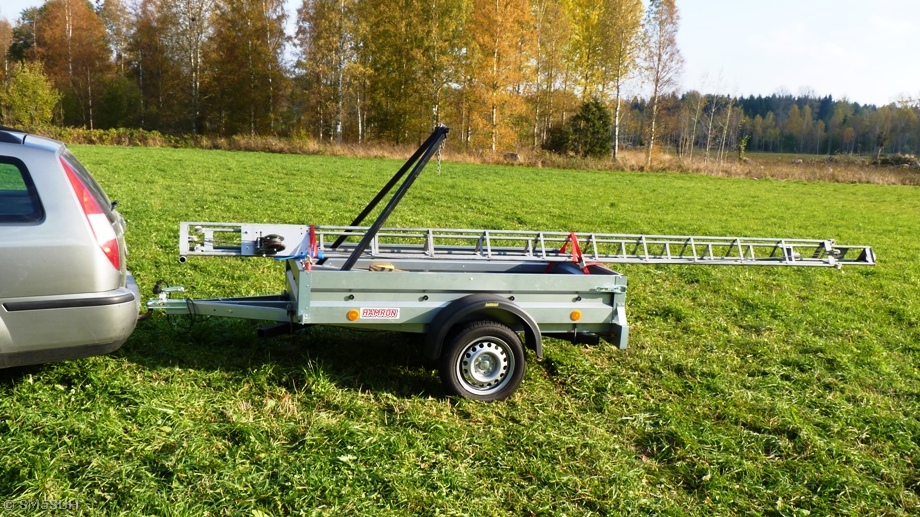

Packat och klart för att ge sig ut på radiokörande. Man klarar att resa och ta ner denna om man är ensam
 och det tar ca: 30 minuter. Är man två eller fler går det snabbare och smidigare. Eftersom kärran är en EU-kärra
kan man alltså köra i 80 km/h och det går stadigt och fint. Det ser ut som om man har negativt kultryck
men med alla stödben m.m. förankrat i framkant på flaket blir det ett perfekt förhållande. Vimpel och lampa
till mastens utskjutande del är givetvis något man måste ha. Nu under vintern bli det inte så mycket portabelkörande
 för SM5UGC skulle jag tro men nu kan han genom att ställa släpan på egen tomt hemma vid bostaden
ha en antenn uppe under vintern utan att vare sig montera på huset eller gjuta fundament vilket han inte har tillstånd till.


Vid kamera och penna, Janne / SM5SUH
