Här kommer jag att presentera ett antal bilder tagna med den inbyggda screen capture funktionen på min IC-7300

(Jag har fått frågan hur jag ställt in radion för att det skall se ut som nedan, detta finns på min QRZ-sida med tillägget 10s hold on)

OBS, längst ner på sidan en länk hur min 7300 ser ut när jag kör en separat monitor med bara spektrum och vattenfall.

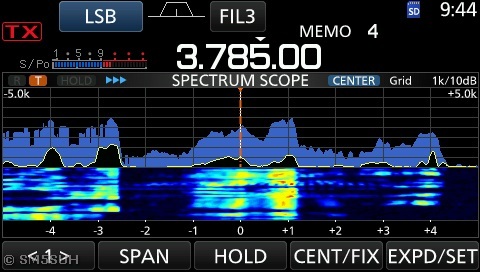

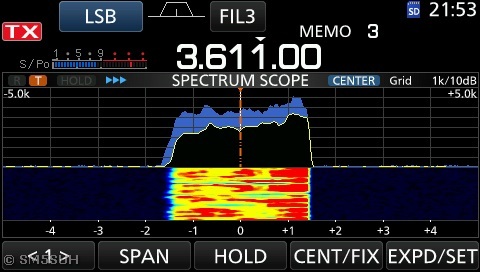

Här nedan det "perfekta" resultatet. Svårt att uppnå på RX eftersom
det nästa alltid skvätter över lite på sidorna som ni kommer se längre ner.
Denna bild är alltså från när jag sänder med min 7300 med 2,6 kHz bandbredd.

Väljer att visa det med "filter center" istället för "carrier point center" för ni kommer
att se nedan att om man lägger hela sidbandet på ena sidan av mittlinjen kommer inte
displayen att räcka till med den upplösningen på 10 kHz totalt jag valt att använda.

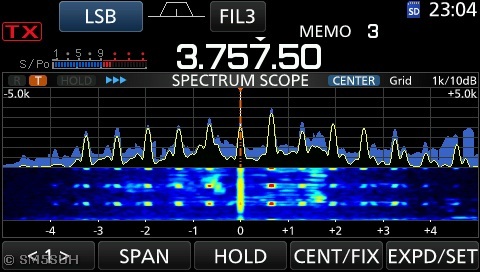

Många har hört pipet som kommer på kvällarna runt 3.758 men hur många har sett hur det ser ut?
En bärvåg på 3.757.50 som sedan har ett flertal pip varje sekund utspridda på ca: 8 kHz med jämna mellanrum.

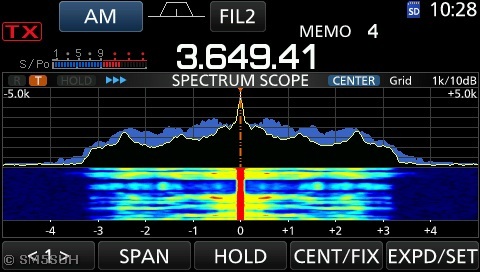

Här har vi en modern radio som sänder på AM

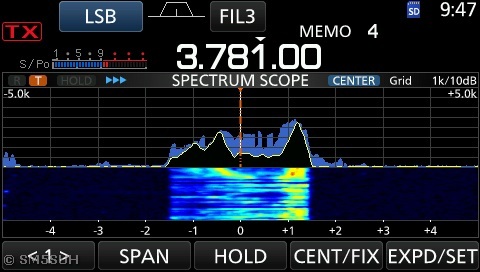

Här ett exempel på en ganska ren sändare. Trots +10 db skarpa och rena kanter.



Här samsas 3 stationer på ungefär 10 kHz utan att störa varandra.

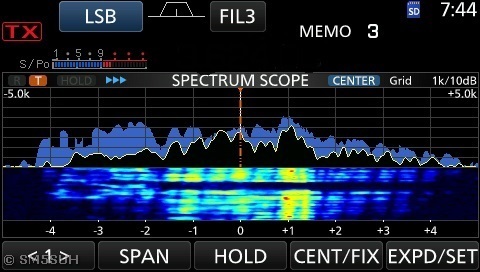

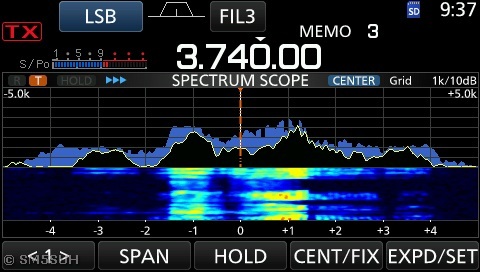

Tur att inte denna kille var med bland de tre här ovanför. Över 6,5 kHz bred.

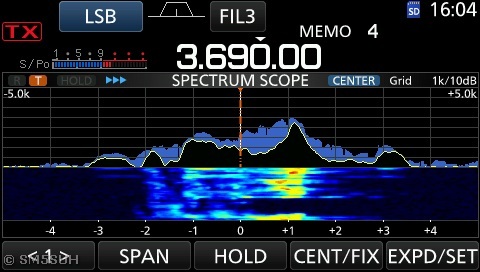

Ett annat exempel på "en stor pöjk" 8 kHz



För mycket pådrag på mick och driveffekt till litet transistor-PA, 9 kHz

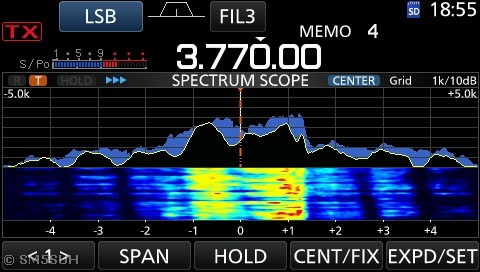

Killarna på 3770 är väl inte breda, i alla fall inte den här killen som varje gång han

blir tillsagd att han skvätter säger nej, jag är knappt 4 kHz totalt och då måste det

ju stämma eller hur, här fyller han upp hela 10 kHz fönstret...

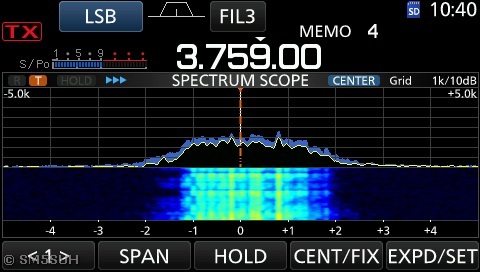

Detta är störningen som kommer på lite då och då runt 3.759 MHz.

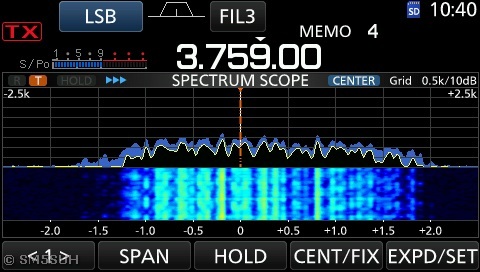

Samma störning men med högre upplösning +- 2,5 kHz istället för 5.

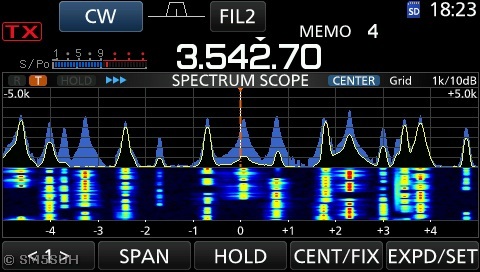

Måndag kväll på 80 meter CW, ca: 15 stationer på 10 kHz men fler får plats.

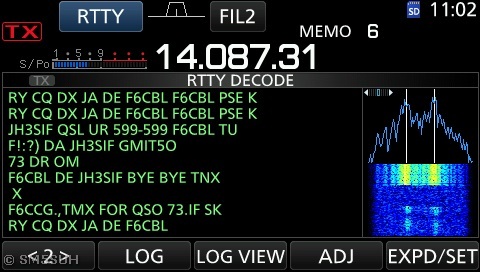

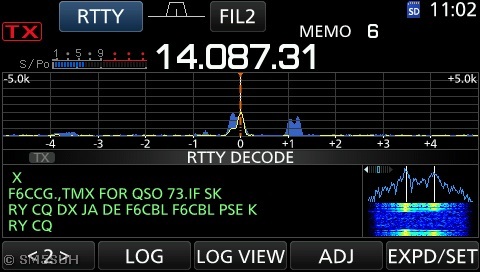

Lite RTTY avläsning direkt i 7300



Samma som ovan men inte expanderat fönster.



Här kan ni se en liten filmsnutt som jag tog när jag testade 7300 kopplad med USB mot en dator med N1MM loggprogram.

Länk till video, mobilen hade lite svårt att fokusera men man ser tillräckligt bra.



Forts följer.
